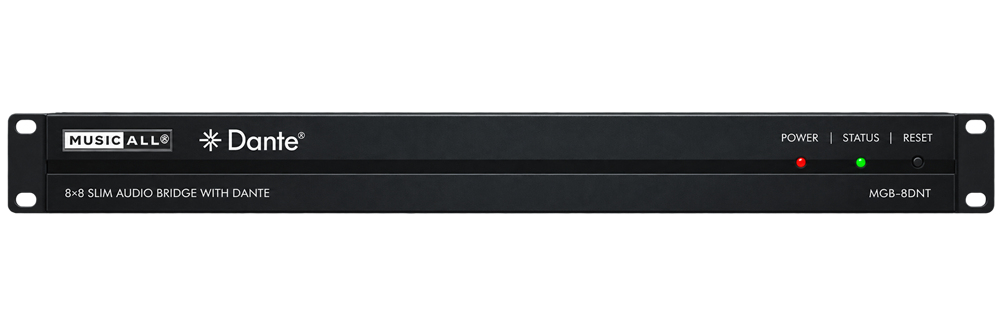

Denna XLR-ljudbrygga är en Dante®-transceiver med åtta analoga ingångar och åtta analoga utgångar. Den möjliggör konvertering mellan analogt XLR-ljud och digitalt Dante®-ljud.
De analoga ingångarna använder kombinerade XLR/TRS-anslutningar och stöder både balanserade och obalanserade ljudsignaler. De analoga ingångarna har stöd för 48 V fantommatning samt justering av ingångskänsligheten i 6 steg, medan de analoga utgångarna har justerbar utgångsnivå i 5 steg.
Ljudbryggan har inbyggd digital signalbehandling för styrning av förstärkning, equalizer och fördröjning. Konfiguration och användning sker enkelt via det inbyggda webbgränssnittet eller standardprogramvaran Dante® Controller. Enheten stöder primära och redundanta Dante®-nätverk och kan automatiskt använda reservnätverket vid behov. Produkten kan strömförsörjas via dubbel PoE+ (Power over Ethernet) eller med lokal DC-strömförsörjning.
Funktioner
☆ 8 × balanserade analoga ingångar via XLR med stöd för kombinerad XLR/TRS-anslutning
☆ 8 × balanserade analoga utgångar via XLR
☆ Stöd för Dante® 8 × 8 samt AES67-ljudingång/-utgång
☆ Stöd för balanserad och obalanserad analog ljudingång och ljudutgång
☆ 2 × RJ45 Dante®-anslutningar med redundans och dubbel PoE+, med stöd för primärt Dante®-nätverk och reservnätverk
☆ Varje ingång stöder +48 V fantommatning
☆ Justerbar global 0 dBFS-referensnivå. 6-stegs justering av ingångskänslighet: −35 dBV / −18 dBV / 0 dBV / +4 dBu / +14 dBu / +24 dBu. 5-stegs justering av utgångsnivå: +20 dBu / +14 dBu / +4 dBu / 0 dBV / −18 dBV
☆ Inbyggd DSP-ljudbehandling för känslighet, gain, 8-bands parametrisk EQ (PEQ) och fördröjning
☆ Ljudingångar och ljudutgångar stöder 8-bands PEQ-justering med gain från −15 dB till +15 dB samt en maximal fördröjning på 50 ms
☆ Dante®-ljud stöder samplingsfrekvenserna 44,1 kHz, 48 kHz, 88,2 kHz och 96 kHz vid 16/24 bit
☆ Dante®-ljudfördröjning kan ställas in på 2, 3, 4, 5 eller 10 ms
☆ Konfiguration via det inbyggda webbgränssnittet eller Dante® Controller
☆ Strömförsörjning via PoE+ eller lokal DC-strömförsörjning
☆ Standardformat 1U för montering i 19-tums rack
Förpackningens innehåll
① 1 × 8 × 8 XLR-ljudbrygga med Dante® och PoE+
② 1 × låsbar 12 V / 2,5 A-strömförsörjning med valfri multinationell adapterkontakt
③ 2 × rackfästen
④ 8 × maskinskruvar
⑤ 1 × användarmanual
| |
Värde |
| Nätverk och ljud |
|
| Nätverksbandbredd |
Dante®-nätverk: 1000 Mbit/s |
| Ljudlatens |
Konfigurerbar Dante®-enhetslatens: 2, 3, 4, 5 eller 10 ms, konfigureras via Dante® Controller |
| Ljudformat |
DANTE: Dante®/AES67 digitalt ljud in/ut, PCM 2 kanaler, 44,1–96 kHz, 16/24 bitLINE IN: Analogt ljud, balanserat/obalanserat, max. ingångsnivå 24 dBuMIC IN: Analogt ljud, balanserat/obalanserat, min. ingångsnivå −35 dBVLINE OUT: Analogt ljud, balanserat/obalanserat, max. utgångsnivå 20 dBu, min. utgångsnivå −18 dBV |
| Linje-/mikrofoningång |
|
| Ingångsimpedans |
20 kΩ, balanserad10 kΩ, obalanserad |
| Ingångsnivå |
Max. 24 dBu (12,28 Vrms) vid balanserad linjenivåMax. 18 dBu (6,14 Vrms) vid obalanserad linjenivåMin. −35 dBV (17,78 mVrms) vid balanserad mikrofonnivå |
| Linjeutgång |
|
| Utgångsimpedans |
600 Ω, balanserad300 Ω, obalanserad |
| Utgångsnivå |
Max. 20 dBu (7,75 Vrms) vid balanserat ljudMax. 14 dBu (3,875 Vrms) vid obalanserat ljud |
| Frekvensomfång |
20 Hz–20 kHz (±0,5 dB) |
| Dynamiskt omfång |
≥ 105 dB vid +4 dBu, 1 kHz, A-vägt |
| Signal-/brusförhållande (S/N) |
≥ 105 dB vid +4 dBu, 1 kHz, A-vägt |
| THD+N |
< 0,01 % vid +4 dBu, 1 kHz |
| Överföringsavstånd |
Upp till 100 m / 328 ft med CAT6/6A/7 |
| ESD-skydd |
IEC 61000-4-2:±8 kV lufturladdning±4 kV kontakturladdning |

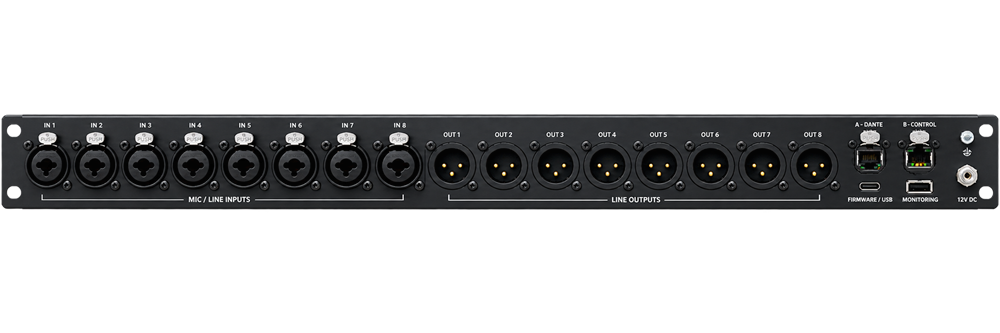

| Anslutningar |
|
| Mikrofon-/linjeingångar |
8 × MIC/LINE INPUTS [XLR/TRS-kombikontakt, hona]Analog linjeaudio, balanserad/obalanserad, 8 kanaler, max. ingångsnivå 24 dBuAnalog mikrofonaudio, balanserad/obalanserad, 8 kanaler, min. ingångsnivå −35 dBV |
| Linjeutgångar |
8 × LINE OUTPUTS [XLR, hane]Analogt ljud, balanserat/obalanserat, 8 kanaler, max. utgångsnivå 20 dBu |
| Dante primär |
1 × DANTE PRIMARY [RJ45-låskontakt, PoE+/PD, klass 4 enligt IEEE 802.3at]Dante®/AES67 digitalt ljud in/ut, PCM 2 kanaler, 44,1–96 kHz, 16/24 bit, webbgränssnitt och TCP/IP |
| Dante sekundär |
1 × DANTE SECONDARY [RJ45-låskontakt, PoE+/PD, klass 4 enligt IEEE 802.3at]Dante®/AES67 digitalt ljud in/ut, PCM 2 kanaler, 44,1–96 kHz, 16/24 bit |
| DC-ingång |
1 × DC 12 V IN [2-polig låsbar DC-strömanslutning, max. 2,5 A] |
| Mekaniska egenskaper |
|
| Kapsling |
Metallkapsling |
| Färg |
Svart |
| Mått (B × D × H) |
440 × 200 × 44,5 mm |
| Vikt |
2,2 kg |
| Strömförsörjning |
(1) 12 V DC / 2,5 A, 2-polig låsbar strömförsörjning(2) PoE+/PD, klass 4 enligt IEEE 802.3at |
| Max. effektförbrukning |
15,36 W (testat med 1 Hz sinusvåg) |
| Drifttemperatur |
0 till 40 °C |
| Förvaringstemperatur |
−20 till 60 °C |
| Relativ luftfuktighet vid drift |
20–80 %, icke-kondenserande |
| Relativ luftfuktighet vid förvaring |
10–90 %, icke-kondenserande |
